噴淋塔廢氣處理-部分廢氣填料層高度計算

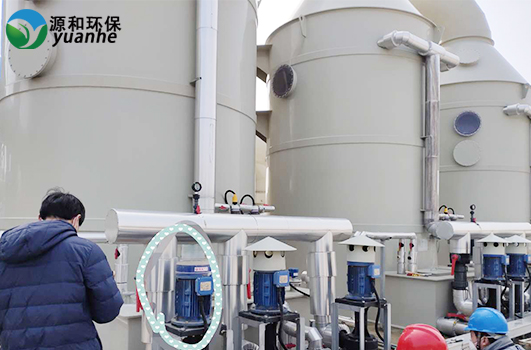

噴淋塔廢氣處理是大部分無機廢氣處理首選工藝，噴淋塔廢氣處理分為噴淋填料層和除霧層，不同的廢氣成分不同，塔內停留的時間也不同，下面由源和小編帶您看看直徑2200噴淋塔廢氣處理-部分廢氣填料層高度計算。

○一小時流入洗凈塔的氣體質量

(氣體溫度60℃時) G'(60℃) = 500m3/分 ×(273K/333K)×1.29㎏/m3(空氣密度) ×60分/hr

G'(60℃) = 31,727 kg/hr

(氣體溫度20℃時)G'(20℃) = 36,058 kg/hr

○洗凈塔斷面積 (2200 m/2) × (2200 m/2) ×π= 3.799 m2

◎氣體質量速度

氣體溫度60℃時 31,727 kg/hr ÷ 3.799 m2= 8,351 kg/m2/hr

氣體溫度40℃時 36,058 kg/hr ÷ 3.799 m2= 9,491 m2

由于設計氣體質量速度為5000～10000㎏/m2/hr、判斷本吸収塔的內徑合適

(1)現狀(充填材高度2000mm)、推定的處理后的氰氣濃度

充填材的高度為、根據安全率 × HoG × NoG 根據(公式)計算得出。

這里、HoG為氣相標準的總傳質單元高度

洗凈水量通常設定為15000～20000㎏/m2/hr。

由于本洗凈水量約為16000㎏/m2/hr(1m3/分)、

設定氰氣的HOG為0.38 m (根據東洋橡膠資料)。

這里、規定NoG = Ln(原氣體濃度÷設定處理濃度)。

充填材高度為、 2000 mm　時的處理濃度根據下式、

2.00 m　　= 0.38 m ×Ln( 10 ppm ÷ X ppm)

Ln( 10 ÷ X = 5.263

Ln(X) = LN(10)- 5.263= 2.303 - 5.263= -2.961

?ogeX = -2.961

X = e^3.677= 0.052

處理后的氰氣濃度：　約 0.05 ppm

(2)為使氣體檢出值達到界限以下，填充材的高度計算：

根據官方JIS K 0109規定，排放氣體的氰氣定量界限值：

0.12mg/Nm3　=0.1ppm

因此，為了滿足0.1ppm以下，填充材最低高度為、

Y m　 =0.38 m ×Ln(10 ppm ÷ 0.1ppm)

=0.38 m ×Ln(100 )=0.38 m ×4.605=1.75 m

安全率定為120%的話、

1.75 m　× 120%= 2.1 m

因此、氰氣洗凈的填充材高度變更為2200㎜。

○一小時流入洗凈塔的氣體質量

(氣體溫度60℃時) G'(60℃) = 500m3/分 ×(273K/333K)×1.29㎏/m3(空気密度) × 60分/hr

G'(60℃) = 31,727 kg/hr

(氣體溫度20℃時) G'(20℃) = 36,058 kg/hr

○洗凈塔斷面積 ( 2200 m/2) × ( 2200 m/2) × π= 3.799 m2

◎氣體質量速度

氣體溫度60℃時 31,727 kg/hr ÷ 3.799 m2= 8,351 kg/m2/hr

氣體溫度40℃時 36,058 kg/hr ÷ 3.799 m2= 9,491 m2

由于氣體質量速度設計為5000～10000㎏/m2/hr、判斷本吸収塔的內徑合適。

1.對于NH3氣體的性能

(1)處理氣體濃度達標的填充材高度

填充材的高度是根據：安全率 × HoG × NoG (公式)求得。

這里、HoG為氣相標準的總傳質單元高度

洗凈水量設定為常用的15000～20000㎏/m2/hr。

由于本洗凈水量約為16000㎏/m2/hr(1m3/分)、

氰氣時的HOG設定為0.38 m (根據東洋橡膠資料)。

這里、規定NoG = Ln(原氣體濃度÷設定處理濃度)。

NoG=Ln( 1500 ppm ÷30 ppm)=3.912

安全率定為120% 的話

必要填充材高度為、安全率 × HoG × NoG

120% × 0.38 m × 3.912≈ 1.8 m

沒有安全率的情況 1.5 m

(2)根據現狀(填充材高度2000mm)、推定處理后的氨氣濃度

由2.00 m　　= 0.38 m ×Ln( 1500 ppm ÷ X ppm) ，得出：

Ln(1500 ÷ X)　=5.263

Ln(X)　=LN(1500)-5.263=7.313 -5.263=2.050

?ogeX　=2.050

X　=e^3.677=7.768

處理后的NH3氣體濃度 ：　約 8 ppm

(3)填充材高度設為1800mm的時候，推測處理后的氨氣濃度

由1.8 m　　= 0.38 m ×Ln( 1500 ppm ÷ X ppm) ，得出：

Ln(1500 ÷ X)　=4.694

Ln(X)　=LN(1500)-4.694=7.313 -4.694=2.619

又因為?ogeX = 2.619

X 　= e^3.677 = 13.719

處理后的NH3氣體濃度 ：　約 14 ppm

根據上記(1)、(3)，氨氣洗凈的填充材高度變更為1800mm。
